配電箱是所有用戶用電的總的一個電路分配箱。今天就有臨沂配電箱廠家為大家解讀一下配電箱的原理與接線規則與標準：

配電箱工作原理：

配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。正常運行時可借助手動或自動開關接通或分斷電路。故障或不正常運行時借助保護電器切斷電路或報警。借測量儀表可顯示運行中的各種參數，還可對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。常用于各發、配、變電所中。

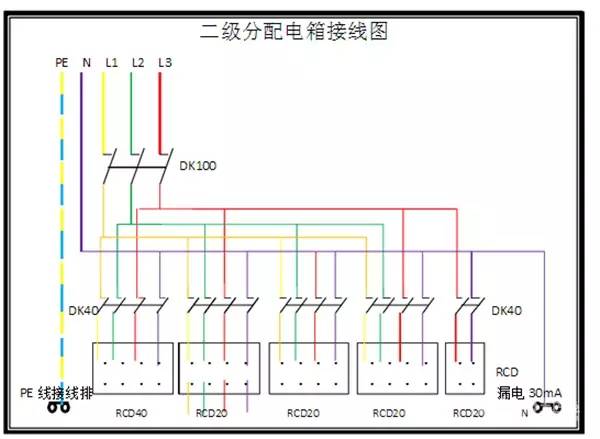

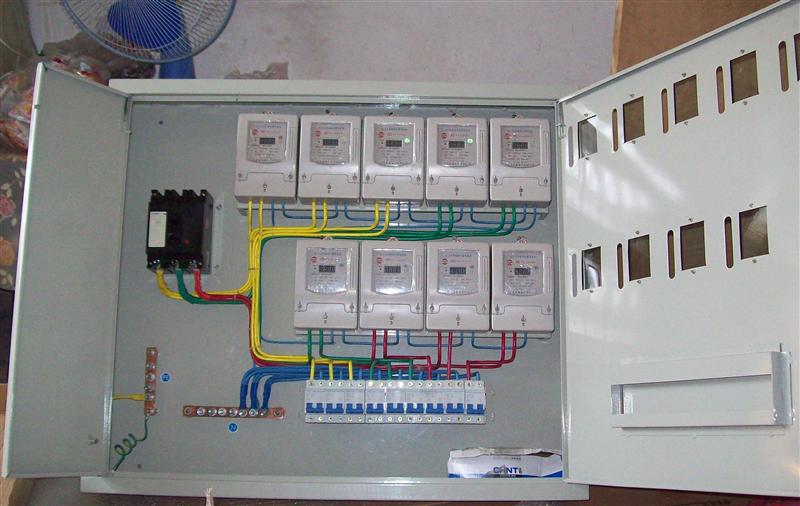

配電箱接線規則：

1.先將每個配電回路的三根導線頭，用標簽注明其名稱、用途；

2.接著將導線理順、拉直，不得呈現彎彎曲曲的現象；

3.然后分組、分層次走線，即零線、火線、地線分別集中；

4.按橫平豎直的原則走線到零線排、分開關、地線排；

5.量好到接線位置的長度，剪斷導線，剝去接線位置的絕緣皮；

6.最后把導線的導體部分插入到接線位置，壓緊，但不要壓到絕緣皮，不能裸露導體；

7.接線時，一個壓線孔只壓一根線，不得一孔壓多線。

配電箱接線標準：

1、 所有元器件應按制造廠規定的安裝條件進行安裝。需要的滅弧距離、拆卸滅弧柵需要的空間等，對于手動開關的安裝，必須保證開關的電弧對操作者不產生危險 。
2、 組裝前首先看明圖紙及技術要求。
3、 檢查產品型號、元器件型號、規格、數量等與圖紙是否相符 。
4、 檢查元器件有無損壞 。
5、必須按圖安裝 (如果有圖）。
6、元器件組裝順序應從板前視，由左至右，由上至下。
7、 同一型號產品應保證組裝一致性 。
