《PQ947H型電動偏心半球閥說明書》   發布時間:17-07-09

《PQ947H型電動偏心半球閥說明書》


工作原理:

PBQ947H電動偏心半球閥借助驅動機構帶動閥軸轉動90°運動。此時,固定在閥軸上的偏心閥瓣(半球)同步旋轉90°。順時針旋轉,偏心閥瓣進入閥座,在偏心作用下形成楔形機構。閥瓣逐漸壓緊閥座,實現密封,關閉閥門。逆時針旋轉時,偏心閥瓣則迅速脫離閥座,旋轉90°時,閥門為全開狀態。

二、適用范圍:

該系列閥門適用于石油、化工、冶金、電力、輕紡、造紙、水利等各部門中低壓管路系統,同時還適用于污水處理、蒸汽、空氣、煤氣、砂漿、礦漿等弱腐蝕流體介質的輸送和截流、節流等。

三、壓力溫度額定值(GB/T 9124-2000

WCB/A105-壓力溫度額定值:

公 稱

壓 力

工作溫度(°C

-29~38

149

260

343

399

427

最大工作壓力(Mpa

PN16

1.6

1.3

1.0

0.7

0.5

0.5

PN25

2.5

2.1

1.7

1.3

1.1

1.0

PN40

4.1

3.6

3.2

2.7

2.6

2.1

CF8/304-壓力溫度額定值:

公 稱

壓 力

工作溫度(°C

-29~38

149

260

343

399

427

最大工作壓力(Mpa

PN16

1.5

1.3

1.0

0.7

0.5

0.5

PN25

2.4

1.9

1.5

1.2

1.0

0.9

PN40

4.0

3.0

2.6

2.3

2.1

2.0

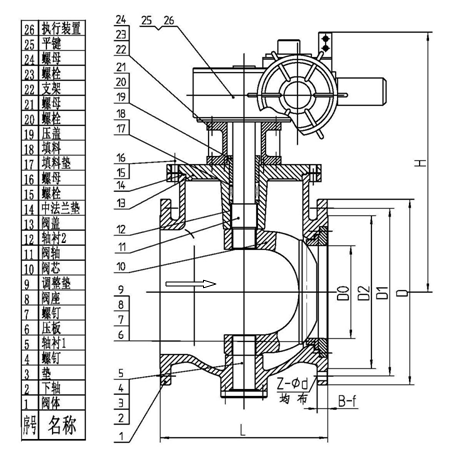

四、PQ947H結構示意圖


、設計參照標準

1、         設計與制造標準:GB/T 26146-2010CJ/T 283-2008

2、         壓力溫度額定值標準:GB/T 12224-2005

3、         法蘭連接尺寸標準:GB/T 9113.1-2000

4、         結構長度:GB/T 26146-2010或客戶要求

5、         壓力試驗:GB/T 13927-2008

六、保管、安裝、使用和維護保養

1、閥門存放時,要放在通風干燥之處,不允許放在露天和灰塵較多的場合,要保持閥門的清潔。使閥門處于微開啟位置,兩端口必須用專用的悶蓋堵嚴,防止灰塵和雜物進入密封副。

2、安裝前,核準閥門的各項技術參數:通徑、壓力、介質、工

作溫度等,是否符合要求,并清除長期存放或在運輸過程中的灰塵及雜物,檢查限位螺釘是否上緊(出廠前已調試好)。

3、安裝時,必須校正管路法蘭端面的平行度,兩端管路中心線是否同軸。清除管路中的雜物和污垢,按照閥門上的介質流通方向安裝于管路上。一般情況下可安裝于管路的任意位置。對于料漿閥,必須采用水平安裝,這樣有利于閥門各轉動部位的潤滑,減少結疤對閥門使用中的影響。
