銷售熱線:021-66105556
您現在的位置:網站首頁 -> 技術文章 ->
不銹鋼氣動球閥   發布時間:18-03-09

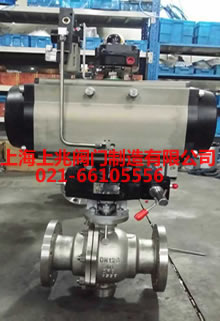

上海上兆閥門提供的不銹鋼氣動球閥Q641F/Q647F系列有浮動閥體或固定閥體、球體、閥桿、氣動執行器組成。不銹鋼氣動球閥是一種轉角為90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。



不銹鋼氣動球閥采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩大,體積小。

2、氣缸選用鋁金材料,重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。


不銹鋼氣動球閥--附件的選項

根據不同控制和要求可選擇下列附件:

切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件:電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。

手動機構:HVSD手操機構

不銹鋼氣動球閥--性能規范:

公稱通徑mmDN15-DN300
材料代號CPR
主要零件閥 體WCBZG1Cr18Ni9TiZG1Cr18Ni12Mo2Ti
球 體2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
閥 桿2Cr131Cr18Ni9Ti1Cr18Ni12MoTi
密封圈增強聚四氟乙烯 對位聚苯
填 料聚四氟乙烯 柔性石墨
適用工況適用介質蒸汽、水、油品硝酸類醋酸類
適用溫度-28℃ - 300℃
執行器型 號DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力0.4-0.7MPa
試驗壓力
(Mpa)
公稱壓力(Mpa)壓力級(class)JIS(Mpa)
1.62.54.06.410.015030060010K20K
強度試驗2.43.86.09.615.03.17.815.32.43.8
密封試驗1.82.84.47.011.02.25.611.21.52.8
氣密試驗0.5~0.7
