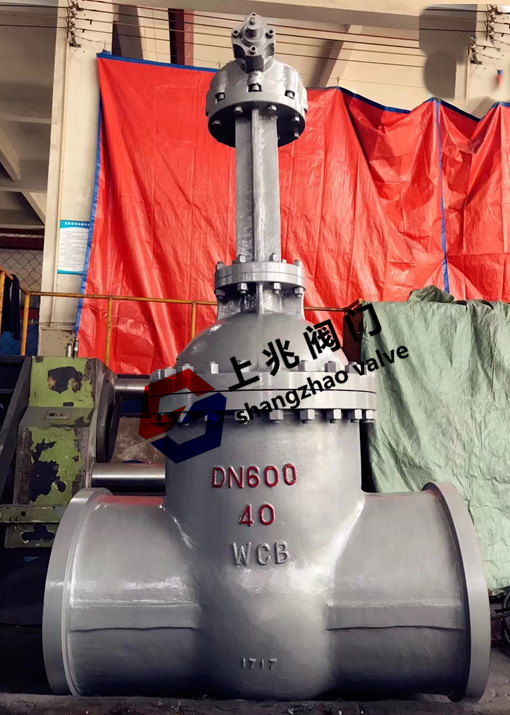

Z560Y-40C-600傘齒輪焊接閘閥   發布時間:18-03-18

上兆閥門提供的Z640Y-40C-600傘齒輪焊接閘閥采用鑄鋼WCB材質一體一次性鑄造完成。主要用于火電站、水利電站、冶金等大型管道上起到啟閉作用。閘板有兩個密封面,最常用的楔式閘板閥的兩個密封面形成楔形,楔形角隨閥門參數而異,通常為5°。楔式閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。


Z560Y-40C-600傘齒輪焊接閘閥--具有以下優點;

1.流體阻力小,密封面受介質的沖刷和侵蝕小。

2.開閉較省力。

3.介質流向不受限制,不擾流、不降低壓力。

4.形體簡單,結構長度短,制造工藝性好,適用范圍廣。閘閥的種類:按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥,楔式閘板式閘閥又可分為:單閘板式、雙閘板式和彈性閘板式;平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分,可分為明桿閘閥和暗桿閘閥兩種。

5.兩端采用焊接式,保證管道里的介質不泄漏便于保溫措施的包扎。

6.操作方式采用傘齒輪,開關方便輕松達到密封性能無泄漏目的。

Z560Y-40C-600傘齒輪焊接閘閥--執行標準    Administer Standard

設計與制造
Design and Manufacture
結構長度
Face To Face
法蘭尺寸
Flange Dimension
壓力-溫度
Pressure   Temperature Lating
試驗-檢驗
spection And Test
GB122234
GB12221
GB9113 JB79
GB9131
GB/T13927 JB/T9092

Z540Y-40C-600傘齒輪焊接閘閥--壓力試驗  Pressure Test

公稱壓力
NominalPressure
1.6
2.5
4.0
6.4
10.0
16.0
強度試驗
Shell Test
2.4
3.8
6.0
9.6
15.0
24.0
 水密封試驗
Water Seal Test
1.8
2.8
4.4
7.0
11.0
18.0
上密封試驗
Backseat Test
1.8
2.8
4.4
7.0
11.0
18.0
氣密封試驗
Air Seal Test
0.4-0.7
