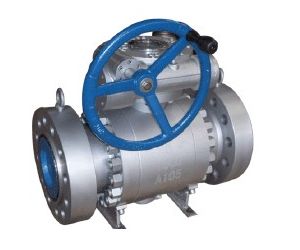

Q341F手動蝸輪鑄鋼球閥   發布時間：19-07-08

 Q341F蝸輪浮動法蘭球閥是一種重要的閥門類型，廣泛應用于石油化工，長輸管道等領域。
球閥的關閉部分是帶球或球的一部分的球，帶球閥的球
桿旋轉以打開或關閉閥門。
在各種閥門中，球閥的流動阻力最小。當全直徑球閥打開時，球通道，閥體通道和連接管的直徑相等，形成一個直徑，介質
它幾乎可以流動沒有損失。
當球閥旋轉90°時，它可以完全關閉并快速打開和關閉。
與同規格的閘閥和截止閥相比，球閥體積小，重量輕，便于管道安裝。


二、Q341F手動蝸輪鑄鋼球閥主要部件和材料：

序號
NO		零件名稱材質
GBASTM
1閥體WCBA2116-WCB
2密封圈PTFEPTFE
3球體1C18Ni9TiSS304
4螺母35A194-2H
5螺柱35CrMoAA193-B7
6石體WCBA216-WCB
7墊片

柔性石墨+不銹鋼

B12.10-304F/.G
8填料PTFEPTFE
9填料壓蓋WCBA2116-WCB
10定位片25A105
11擋圈65MnAISI 1066
12手柄K33A47-667
Gr.32510
13閥桿1Cr33A276-410
14螺釘35A193-B7
15止推墊片PTFEPTFE


三、Q341F手動蝸輪鑄鋼球閥技術規范:
設計依據國標系列美標系列
設計標準GB/T12237AP16DANSI B16.34
法蘭連接結構長度GB/T12221AP16DANSI B16.10
結構長度(焊接)GB/T15188.1AP16DANSI B16.10
連接法蘭GB/T9113
JB/T79
Hg20592		ANSI B16.5、B16.47
對焊端GB/T12224ANSI B16.25
試驗和檢驗GB/T9092AP16DAP1598
