氣動蝶閥工作原理   發布時間:20-11-13

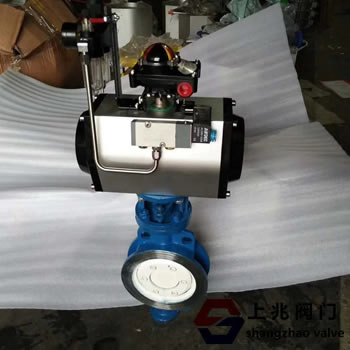

氣動蝶閥工作原理

氣動蝶閥是用隨閥柑轉動的圓形蝶板做啟閉性,以實現啟用動作的氣動閥門主要做截斷閥使用,亦可設計成具有調節或段閥兼調節的功能,目前碟閥在低壓大中口徑管道上的使用越來越多。
 蝶閥的主要優點,結構簡單,體積小重量輕,造價低,氣動碟閥該特點尤其顯著,安裝在高空暗道,經過二位五通電磁閥控制操作方便,也可調節流量介質。流體阻力較小,中大口徑的氣動碟閥全開時有效流通面積較大,啟閉迅速省力,碟扳旋轉90角度即可完成啟閉,由于轉軸兩側碟板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,不銹鋼蝶閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,其中硬密封蝶閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點,無論在低溫情況下均具有優良的密封性能。


蝶閥結構工作原理適用環境分析

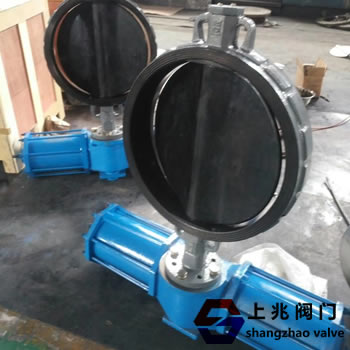

蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,閥門則牌全開狀態。

蝶閥結構簡單、體積小、重量輕,只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉,操作簡單,同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時,蝶板厚度是介質流經閥體時唯一的阻力,因此通過該閥門所產生的壓力降很小,故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門,密封圈可以鑲嵌在閥體上或附在蝶板周邊。

采用金屬密封的閥門一般比彈性密封的閥門壽命長,但很難做到完全密封。緊急切斷閥金屬密封能適應較高的工作溫度,彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用,主要的是正確選擇閥門的尺寸和類型。蝶閥的結構原理尤其適合制作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。
