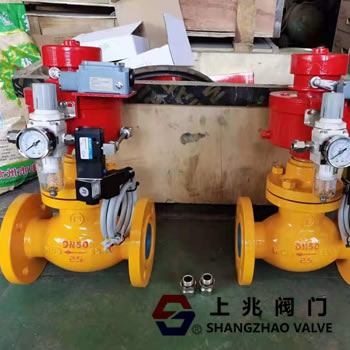

液氨氣動緊急切斷閥工作原理   發布時間:22-05-13

液氨氣動緊急切斷閥與電動氨用緊急切斷閥都是自動化系統控制閥的一部分,二者的用途功能一樣,不同的是驅動形式,一種為氣源壓力控制活塞轉動開關動作,一種為電源控制電機驅動開關動作。
緊急切斷閥(Emergency shut off valve)采用角行程執行器組合的閥門有:球閥,蝶閥,旋塞閥,控制電源有:交流電380V,220V,直流電24V,采用直行程執行器組合的閥門有:閘閥,截止閥,單座調節閥,套筒調節閥,控制電源有:交流電220V,直流電24V。

一,液氨氣動緊急切斷閥==工作原理:
氣動切斷閥(Pneumatic cut-off valve)執行器分單作用和雙作用,單作用執行器為常閉式切斷閥,雙作用執行器為常開式切斷閥,雙作用也可代替單作用使用。可根據現場工作需求配套所需附件:單作用執行器或雙作用執行器,空氣過濾減壓閥,信號反饋(行程開關),電磁閥線圈(易燃介質需防爆),手動裝置,塑料氣源管或不銹鋼氣源管。
⑴,單作用常閉式氣動切斷閥控制方式:閥門為關閉狀態,在裝泄過程短時間開啟的閥門,電磁閥線圈為3根線:①黃色為靈線,②紅色為火線,③雙色線為地線。當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸壓縮彈簧力轉動活塞旋轉,閥門打開,當電源斷開,電磁閥線圈活塞閉合,切斷氣源壓力,執行器氣源排出,彈簧力展開推動活塞反方向旋轉,閥門關閉。在氣源壓力低于設定壓力或停電/斷電狀態(電/氣故障),閥位:關。
⑵,雙作用常開式氣動切斷閥控制方式,接線方式與常閉式一樣
①設定常開狀態:閥門保持在開啟狀態,線圈不帶電,當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉,閥門關閉,當電源斷開,電磁閥線圈活塞閉合,氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉,閥門打開。(電/氣故障)閥位:原位置。
②設定常閉狀態:閥門保持在關閉狀態,線圈不帶電,當①號線與②號線接通電源,電磁閥線圈活塞開啟,氣源壓力進入氣缸(A進氣孔)轉動活塞旋轉,閥門開啟,當電源斷開,電磁閥線圈活塞閉合,氣源壓力進入氣缸(B進氣孔)轉動活塞反方向旋轉,閥門關閉。(電/氣故障)閥位:原位置。
