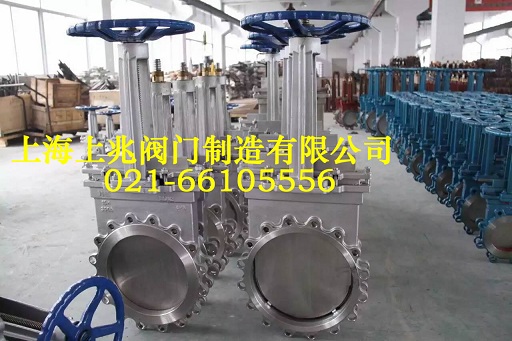

Z73H/F-16P刀閘閥的結構特點及工作原理   發布時間:16-06-27

Z73H/F-16P刀閘閥的結構特點及工作原理


刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥,它的啟閉件是閘板,閘板的運動方向與流體方向相垂直,靠可以切割纖維材料的刀刃形閘板來切斷介質,閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體,叫做剛性閘板;也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室,閘板在側面導向槽內升降,并由底部的凸耳緊壓在閥座上,如需達到較高的介質密封性時,可選用O形密封閥座實現雙向密封。刀閘閥具有較小的安裝空間,工作壓力低,不易堆積雜物,價格較低。上兆閥門刀閘閥適用于漿液、污水、粉塵等介質的管路上做截流使用。


Z73H/F-16P刀閘閥結構特點:

1. 提升的閘板密封面,可刮除密封面上的粘著物,自動清除雜物。

2. 不銹鋼閘板可防止腐蝕引起的密封泄漏。

3. 整體的不銹鋼材質,可防止腐蝕破壞。

4. 短結構長度,可節省原料、安裝空間,也有效支持管道強度。

5. 科學上的密封填料函設計,使上密封安全有效,經久耐用。

6. 三角形的支架節省原材料,保證需要的力學性能。

7. 閥體上的導向塊使閘板正確運動。擠壓塊保證閘板有效密封。

8. 閥體加強筋設計提高閥體強度。

9. 不銹鋼閥桿經久耐用,雙頭螺紋使用啟閉更為迅速。




Z73H/F-16P刀閘閥工作原理

手動閥門用手轉動手輪,使閥桿上升、下降,從而帶動閘板上、下運動,開啟、關閉閥門。順時針方向旋轉,閘板下降,閥門關閉。逆時針方向旋轉,閘板上升,閥門開啟。
