一、氣動O型切斷球閥--概述：

ZSHR系列氣動O型球閥，球芯采用O型通孔，固定球式閥門閥座采用彈性補償閥前密封，雙保護蓋式填料函裝置，保護閥桿在壓力下不致脫出，閥內腔能自動泄壓，防止閥腔內產生非正常高壓，可設置防靜電防火結構，閥門的流量系數大，流阻小，角行程啟閉迅速。

二、氣動O型切斷球閥--用途：

ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統，控制一切腐蝕或非腐蝕性的氣體、液體介質。

三、氣動O型切斷球閥--閥體：

四、氣動O型切斷球閥--閥內組件：

五、 氣動O型切斷球閥--執行機構：



型式	DA、SR、AW、GT單作用、雙作用活塞式執行機構
供氣壓力	400~700KPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	－30~+70℃



六、 氣動O型切斷球閥--閥作用型式：



單作用執行機構：氣關式（B）－－失氣時閥位開（FO）；氣開式（K）－－失氣時閥位關（FC）

雙作用執行機構：氣關式（B）－－失氣時閥位保持（FL)；氣開式（K）－－失氣時閥位保持（FL）



七、 氣動O型切斷球閥--附件：



電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



八、流量系數Cv值、泄露量：







九、閥體材料的使用溫度及壓力范圍：



JB/T74-94    HG20596-97                                                單位：MPa        JIS                          單位：MPa





  ANSI                                                                                                                                            單位：MPa







十、 閥體、閥內件標準材料組合及使用溫度范圍



¤ R.TFE(F)：二氧化鉬強化聚四氟乙烯

¤ R.TFE(C)：碳纖維強化聚四氟乙烯

¤ HCr         ：鍍硬鉻

¤ S.S          ：部分堆焊司太萊合金

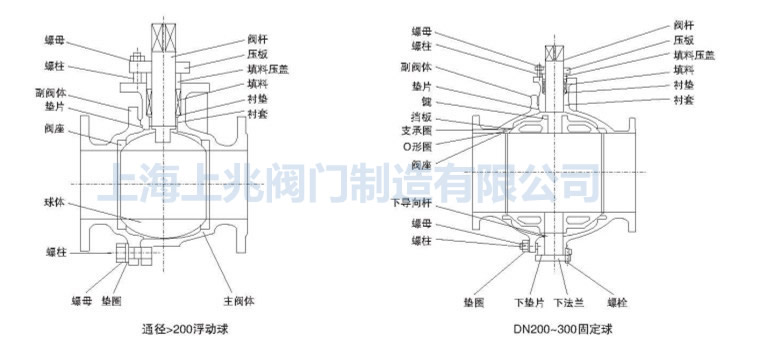

十一、結構圖：













十二、配用雙作用執行機構



PN1.6MPA   閥座材料：聚四氟乙烯







PN2.5MPA 閥座材料：聚四氟乙烯



PN4.0MPA 閥座材料：聚四氟乙烯



十三、配用單作用執行機構





PN1.6MPA 閥座材料：聚四氟乙烯



PN2.5MPA 閥座材料：聚四氟乙烯



PN4.0MPA 閥座材料：聚四氟乙烯





外型尺寸及重量

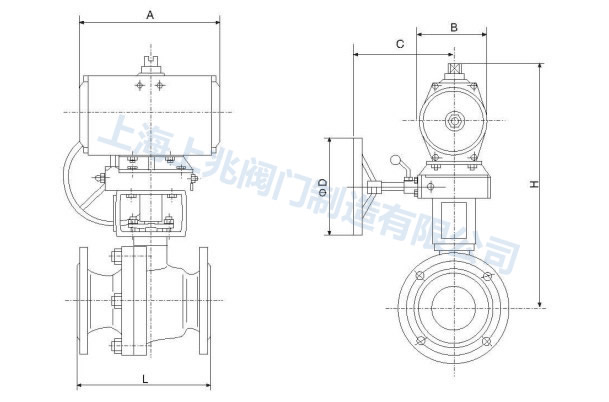

帶手輪機構的整機外型尺寸及重量
