您現在的位置:網站首頁 -> 球閥 -> Q11F三片式球閥

Q11F 三片式球閥

三片式球閥
所屬系列:球閥系列
檢索關鍵字:三片式球閥,Q11F,球閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、Q11F三片式球閥--特征



產品名稱:Q11F  三片式球閥



公稱壓力:1.6-6.4MPa


適用溫度范圍:-20~232℃~350℃


適用介質:水、油、氣及某些腐蝕性液體(W.O.G)


螺紋類型:G·NPT.BSPT.DIN259/2999



二、Q11F三片式球閥--適用范圍



Q11F三片式球閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保

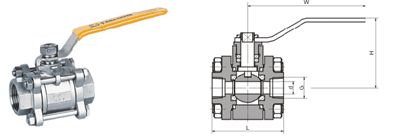

三、Q11F三片式球閥--主要連接尺寸及重量





SIZE
D
L
H
E
W2
F
P
1/4″
11.6
65
48
120
28.5
14.1
10
3/8″
12.7
65
48
120
28.5
17.6
10
1/2″
15
67
54
120
28.5
21.8
10
3/4″
20
82
57
130
35
27.4
13
1″
25
91
72
154
35
34.1
13
11/4″
32
108
79
154
38.1
42.8
16
11/2″
38
129
81
185
38.1
42.8
18
2″
50
148
97
185
38.1
61
18
21/2″
65
164.5
130
250
58
77
18
3″
80
182.5
148
250
70
89.9
20





四、Q11F三片式球閥--主要零件材料



序號 零件名稱 材質
不銹鋼 碳鋼
1 閥體 不銹鋼CF8M 碳鋼WCB
2 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
3 閥蓋 不銹鋼CF8M 碳鋼WCB
4 球體 不銹鋼SS316 不銹鋼SS304
5 閥桿 不銹鋼SS316 不銹鋼SS316
6 螺母 不銹鋼SS304 FCD45
7 墊圈 不銹鋼SS304 FCD45
8 手柄套 塑料 塑料
9 手柄 不銹鋼SS304 不銹鋼SS304
10 閥桿螺母 不銹鋼SS304 B7
11 墊圈 不銹鋼SS304 不銹鋼SS304
12 填料壓蓋螺母 不銹鋼SS304 FCD45
13 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
14 止推墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
15 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
16 螺栓 不銹鋼SS304 B8



注:三片式系列球閥均可帶國際標準ISO支架和鎖定裝置。
