銷售熱線：021-66105556
您現在的位置：網站首頁 -> 閘閥 -> Z73X鑄鐵對夾式手動漿液閥

Z73X 鑄鐵對夾式手動漿液閥

鑄鐵對夾式手動漿液閥
所屬系列：閘閥系列
檢索關鍵字：鑄鐵對夾式手動漿液閥,Z73X,鑄鐵漿液閥,對夾式漿液閥,手動漿液閥
銷售電話：021-66105556
圖文傳真：021-63061811
在線客服：點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系
產品介紹

一、鑄鐵對夾式手動漿液閥--概述



Z73X  鑄鐵對夾式手動漿液閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置



二、鑄鐵對夾式手動漿液閥--特點



1、結構緊湊，設計合理，閥門鋼性好，通道流暢，流阻系數小


2、密封面采用不銹鋼和硬質合金，使用壽命長


3、采用柔和石墨填料，密封可靠，操作輕便靈活


4、驅動方式為手動型式



三、鑄鐵對夾式手動漿液閥--引用標準



設計制造：JB/T 8691-98


結構長度：GB/T 15188.2-94


法蘭連接尺寸：GB/T 9113-2000


閥門檢查和試驗：GB/T 13927-92



四、鑄鐵對夾式手動漿液閥--性能材料



型號 Z73X-2.5 Z73X-6 Z73X-10 Z73X-16
工作壓力（MPa） 0.25 0.6 1.0 1.6
適用介質 煤漿、糠漿、紙漿、泥漿、污水、礦渣等
適用溫度（℃） ≤120
材料 閥體 灰鑄鐵
閘板 鉻鎳鈦不銹鋼
閥體密封圈 合成橡膠或聚四氟乙烯
閥桿 鉻不銹鋼
支架 碳素鋼
填料 聚四氟乙烯



五、鑄鐵對夾式手動漿液閥--連接尺寸



公稱通徑DN L D D1 D0 H n-M
PN6 PN10
50 48 48 125 100 180 295 4-M16
65 48 48 145 120 180 305 4-M16
80 50 50 160 135 220 330 8-M16
100 50 50 180 155 220 380 8-M16
125 50 50 210 185 240 415 8-M16
150 60 60 240 210 280 490 8-M20
200 60 60 295 265 280 550 8-M20
250 70 70 350 320 360 693 12-M20
300 80 80 400 368 400 796 12-M20
350 80 90 460 428 400 895 16-M20
400 90 120 515 482 500 1004 16-M22
450 90 120 565 532 500 1110 20-M22
500 90 130 620 585 600 1210 20-M22
600 140 140 725 685 700 1460 20-M27
700 140 140 840 800 800 1680 24-M27
800 190 190 950 905 800 1910 24-M30
900 203 203 1050 1005 800 2130 28-M30
1000 216 216 1160 1115 800 2350 28-M30
1200 254 254 1380 1325 800 2650 32-M30

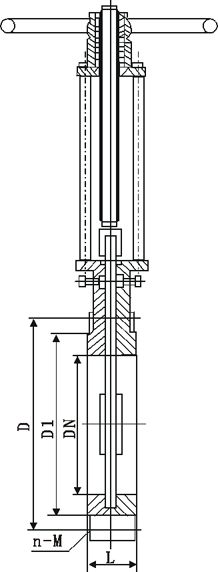

Z73X型手動漿液閥、鑄鐵刀閘閥外形結構尺寸圖
